Termikus kötésű és hőbeállító berendezések a laza szálas szöveteket szerkezetileg stabil, nagy teljesítményű nemszőtt anyagokká alakítja a ponhogys hőmérséklet- és nyomásszabályozás révén. Ez a technológia nem csak a végterméket határozza meg méretstabilitás, egyenletes vastagság és mechanikai szilárdság , hanem közvetlenül befolyásolja a gyártósor energiafogyasztását és a működési hatékonyságot is. Ahogy a globális nemszőtt ipar felé halad magas hozzáadott értékű, alacsony energiaigényű és intelligens A gyártás, a termikus kötési és hőkezelési folyamatok technológiai korszerűsítése a kritikus kitörési pont a gyártók számára, akik a termékek versenyképességét kívánják növelni. Az iparági statisztikák szerint a fejlett hőkezelési eljárásokat alkalmazó nem szőtt termékek piaci prémiumot érhetnek el 12% és 18% között , miközben az energiafogyasztás csökken 20-30% a hagyományos berendezésekhez képest lényegesen jobb megtérülést biztosítva más befejező technológiai útvonalakhoz képest.
Műszaki alapelvek és három törzsberendezés-típus differenciált elhelyezése
A termikus kötés és a hőre keményedő gyártósorok elsősorban három alapvető berendezés-kategóriából állnak, amelyek mindegyike különböző folyamatcélokat szolgál ki. Technikai különbségeik megértése elengedhetetlen a vonalkonfiguráció optimalizálásához és a berendezések befektetési hibáinak elkerüléséhez.
Forrólevegős keringtetésű termikus ragasztósütő: a terjedelmes szerkezetek fő építője
Ez a berendezés nagy sebességű számáraró levegőt használ, amely behatol a rostszalagon, aminek következtében az alacsony olvadáspontú kötőszálak a hordozószálak metszéspontjain megolvadnak, majd lehűléskor megszilárdulnak, így háromdimenziós kötött szerkezet jön létre. Előnye abban rejlik, hogy képes rostszöveteket akár 200 mm vastagságban , miközben a késztermék megőrzi a magas fekvésű és puha kézérzetet. A tipikus alkalmazások közé tartozik a matrac párnázása, a bútorpárnázás és a hőszigetelő anyagok. Kétoldalasan állítható lengéscsillapító kialakítással, a hőmérséklet-ingadozás 6 méteres szélességben ±2°C-on belül szabályozható , hatékonyan megelőzi a "soft spot" hibákat. Az üzemi paramétereket tekintve a jellemző üzemi hőmérsékleti tartomány az 140-220 °C , a forró levegő keringési sebessége eléri 8-15 m/s ; bizonyos értékek dinamikus beállítást igényelnek a szálkeverék-arányok és a megcélzott tetőtér alapján. A keveréket tartalmazó szálas szövetekhez 20-40% alacsony olvadáspontú szálak , a kötési szilárdság elérheti 8-15 N/5cm , amely megfelel a legtöbb háztartási és ipari töltőalkalmazás követelményeinek.

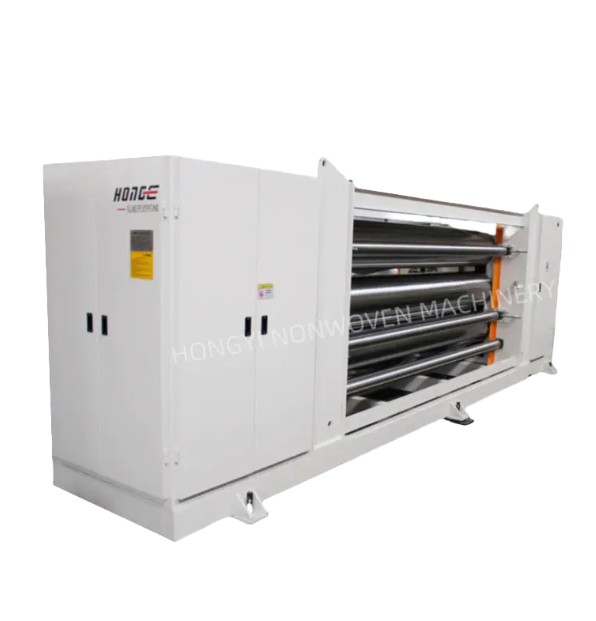

Naptár/vasalógép: A precíziós eszköz a felületsűrítéshez
A fűtött polírozott hengerek révén, amelyek vezető hőt és mechanikai nyomást fejtenek ki a rostszalagra, a felület ellaposodik és a sűrűség fokozódik. Ezzel az eljárással az anyagvastagságot a kevesebb, mint 10 mm , sima, "vasalt" felületet kölcsönöz. Autóbelső burkolatokban, műbőr hordozókban és sima felületet igénylő geotextíliákban a kaléser nélkülözhetetlen befejező eszköz. Az egyenletes hengerfűtés és a karcmentes állapot közvetlenül meghatározza a késztermék megjelenési minőségét. A tipikus kalanderezési hőmérséklet tól 120°C és 200°C között , elérő vezetéknyomással 50-200 N/mm , és alább szabályozott görgőfelületi érdesség Ra 0,4 μm . A kalanderezés után az anyag felületi sűrűsége a 0,15-0,35 g/cm³ , míg a vastagság egyenletességének eltérése belülre csökkenthető ±3% , amely szilárd alapot teremt a későbbi lamináláshoz, bevonáshoz és egyéb mélyfeldolgozási műveletekhez.
Hőbeállító Stenter: A méretstabilitás végső garanciája
A csapok vagy kapcsok segítségével állandó szélességben tartják a szövetet, miközben hőt alkalmaznak, ez a berendezés felszabadítja a szálak belső feszültségeit, biztosítva, hogy a későbbi feldolgozás vagy végfelhasználás során ne zsugorodik vagy deformálódjon. Csúcskategóriás ruhanemű közbélésekhez, precíziós szűrőanyagokhoz és speciális ipari filcekhez, a hőkezelési folyamat közvetlenül meghatározza a termék megbízhatóságát . Ez a berendezés integrálja a forró levegő keringtetését feszültségszabályozó mechanizmusokkal, ami a folyamatparaméterek legszigorúbb pontosságát követeli meg. A jellemző hőbeállítási hőmérsékletek tól 180-230 °C , feldolgozási időkkel 30-90 másodperc és a túltáplálási arányokat szabályozzák 0% és 5% között . Alapos hőkezelés után a poliészter nemszőtt anyagokat alávetjük 180°C-on száraz hőn 30 percig zsugorodási arányokat mutat be alább 1,5% lánc- és vetülékirányban egyaránt, képest 10% és 15% között nem beállított termékekhez. Ez a teljesítménykülönbség meghatározó a magas hőmérsékletű sterilizálást vagy vasalást igénylő orvosi és ipari textíliák esetében.
| Összehasonlítási dimenzió | Forró levegő keringtetésű termikus ragasztó sütő | Naptár / Vasalógép | Hőbeállító Stenter |
|---|---|---|---|
| Hőátviteli módszer | Konvekció (forró levegő behatolása) | Vezetés (fűtött görgők) | Konvekciós feszültségszabályozás |
| Termékhatás | Magas tetőtér / puha kézérzet | Nagy sűrűségű / sima felület | Méretstabilitás / zsugorodásgátló |
| Feldolgozható vastagság | 200 mm-ig | Általában <10 mm | Változó tartomány |
| Az alapvető folyamat célja | Strukturális ragasztás | Felületi kikészítés | Zsugorodás szabályozása |
| Tipikus üzemi hőmérséklet | 140-220 °C | 120-200 °C | 180-230 °C |
| Kulcsteljesítmény-mutató | Ragasztási szilárdság 8-15N/5cm | Vastagság eltérés ±3% | Zsugorodási arány <1,5% |
A termikus ragasztási folyamatok kritikus hatása a nemszőtt anyagok teljesítményére
A termikus kötési és hőkezelési folyamatok közvetlenül meghatározzák a nem szőtt szövetek számos kulcsfontosságú teljesítménymutatóját, ami nemcsak a végfelhasználói tapasztalatokat befolyásolja, hanem azt is, hogy a gyártók beléphetnek-e a csúcsminőségű ellátási láncokba. Példaként figyelembe véve az autóipari belső nemszőtt anyagokat, a kalanderezés után a kezelés javítja a felület síkságát, a későbbi laminálási kötési szilárdság pedig 15-25% ; míg a hőkezelés után a szűrőközeg méretbeli zsugorodást mutat belül szabályozottan 2% folyamatos használat után at 150 °C , sokkal jobb, mint a 8-12% a nem beállított termékek zsugorodása. Az autóipari OEM-ek esetében a belső anyagok hőzsugorodási teljesítménye közvetlenül kapcsolódik az összeszerelési rés stabilitásához; 0,5 mm zsugorodási különbség a teljes tétel elutasítását eredményezheti.
A matrac- és bútorfeltöltési szektorban a forró levegős kötési eljárások olyan háromdimenziós struktúrákat hoznak létre, amelyek fenntartják 85% feletti vastagságmegtartás után 100 000 tömörítési ciklus . Ezek az adatok döntő referenciaként szolgálnak a hosszú távú tartósság értékeléséhez. Az ASTM D3574 szabványos tesztelés szerint minőségi melegen ragasztott töltőanyagoknak kell megjelenniük bemélyedés keménységi vesztesége 20% alatt , míg a gyengébb minőségű termékek használat korai szakaszában jelentős összeomlást és keményedést mutathatnak. Ezenkívül a precíz hőmérséklet-szabályozás megakadályozza a túlzott hőkárosodást, amely a szálak ridegségét, megtartását szakítószilárdság és szakítószilárdság elfogadható tartományon belül. Kísérleti adatok azt mutatják, hogy amikor a termikus kötés hőmérséklete meghaladja a szál olvadáspontját, 30°C felett , a szálak szakítószilárdsága azáltal csökkenhet 25-40% , amely súlyosan befolyásolja a késztermék élettartamát.
Gyakorlati karbantartási és működési optimalizálási irányelvek
Hőkötő és hőre kötő berendezések folyamatosan magas hőmérsékleten működik; a tudományos karbantartási stratégiák alapvetőek a termelés stabilitásának és a termék konzisztenciájának biztosításához. A következő karbantartási pontokat be kell építeni a szabványos működési eljárásokba, nyomon követhető karbantartási feljegyzésekkel:
- Hőmérséklet kalibrálás: Az érzékelők és a PID-szabályozók havi ellenőrzése a hőmérséklet-szabályozás pontosságának biztosítása érdekében ±1°C . A hőmérséklet-eltérés a tétel minőségi ingadozásának elsődleges oka; 3°C-os sodródás meghaladó kötési szilárdsági eltéréseket okozhat 10% . Használjon hitelesített szabványos hőmérőket az összehasonlításhoz, és őrizze meg a tanúsítványokat az ellenőrzéshez.
- Szűrő tisztítása: A sütő levegőszűrő rendszereinek heti tisztítása a légáramlás hatékonyságának fenntartása és a tűzveszély kiküszöbölése érdekében. A túlzott por felhalmozódása csökkentheti a forró levegő keringetésének hatékonyságát több mint 20% miközben növeli az égési kockázatot. A magas rostolaj tartalmú gyártósoroknál a tisztítási gyakoriságot mindenre le kell rövidíteni 3-5 nap .
- Csapágykenés: A magas hőmérsékletű zónacsapágyak hőálló zsírt igényelnek (esési pont nem alacsonyabb, mint 250°C ), kenési intervallumokkal jellemzően minden 500 üzemóra . Kerülje el a kenési hiba miatti nem tervezett leállásokat; egyetlen váratlan leállás is eredményezhet több tízezer dollár az elveszett termelési kapacitásban.
- Görgős ellenőrzés: Rendszeresen ellenőrizze a kalanderhenger felületeit karcolások vagy egyenetlen felmelegedés szempontjából; A hengerhibák közvetlenül a késztermék felületére replikálódnak. A felületi érdesség mennyiségi mérése minden alkalommal javasolt két hét ; amikor az Ra értékek meghaladják 0,8 μm , azonnali csiszolási javítást kell ütemezni.
- Lánc- és sínkarbantartás: A hőbeállító sztenterek tűlemezes láncai hosszú ideig működnek magas hőmérsékletű környezetben; a lánc nyúlása meghaladja 1,5% időszerű cserét igényel, ellenkező esetben a szövet élfogása instabillá válik, és a szélességszabályozás meghiúsul.
Ipari alkalmazási trendek: a szabványosítástól a testreszabásig és az intelligenciaig
Jelenleg a termikus kötés és a hőre keményedő berendezések technológiai fejlődése három fő trendet mutat be, amelyek mélyen befolyásolják a nem szőtt ipar versenyképességét és értéklánc-eloszlását.
Anyagok alkalmazkodóképességének bővítése: szintetikustól természetes és újrahasznosított szálig
A hagyományos poliészter alacsony olvadáspontú kopolimer szálakon túl a berendezések egyre jobban kompatibilisek a természetes szálak (juta, gyapjú) és az újrahasznosított hulladékkevert rostok irányába. A természetes szálak nagyobb hőérzékenységet mutatnak, jellemzően üvegesedési hőmérséklettel 20°C és 40°C között alacsonyabb mint a szintetikus szálak, amelyek feszültségszabályozó rendszert és szélesebb beállítási tartományú hőmérsékleti görbéket igényelnek. Példaként a gyapjúkeverékkel nem szőtt anyagokat tekintve a termikus kötési hőmérsékletet szigorúan ellenőrizni kell között 130 °C és 150 °C ; meghaladja 160°C fehérjerostok denaturálódását és a kéz tapintásának megkeményedését okozza. Az újrahasznosított poliészter szálak a szélesebb molekulatömeg-eloszlás és a bonyolultabb olvadási viselkedés miatt olyan szabályozási stratégiákat igényelnek, szegmentált hőmérséklet emelés -val változtatható frekvenciájú légsebesség .
Hulladékhő visszanyerése és energiahatékony tervezés: kulcsfontosságú utak az egység energiafogyasztásának csökkentésére
A keringtető meleglevegős rendszerekkel a gyártósor hővesztesége jelentősen csökkenthető. A hőszigetelő kemence kipufogógázának jellemző hőmérséklete kb 120-160 °C ; hőcserélők telepítése, hogy ezt a hulladékhőt a friss levegő előmelegítésére hasznosítsák 15-25% energiamegtakarítás. A PLC-be integrált vezérlőrendszerekkel kombinálva, amelyek lehetővé teszik a recepttárolást és a sebesség szinkronizálását, az egységtermékek energiafogyasztása tovább csökken. Termikus kötőanyagú gyártósorhoz 3,5 méter széles címen működik 15 m/perc for 7200 óra évente , a hulladékhővisszanyerő rendszerekkel kb 80 000-120 000 köbméter évi földgázból, a beruházások megtérülési ideje jellemzően között 18-24 hónap .
Intelligens felügyelet: a tapasztalatközpontútól az adatvezérelt folyamatkezelésig
Az online hőmérséklet-, feszültség- és vastagságfigyelés révén a folyamatparaméterek valós idejű visszacsatolási beállítása csökkenti a kézi beavatkozás okozta ingadozásokat. A modern hőbeállító sztentereket általában felszerelik infravörös hőmérsékleti tömbök and lézeres vastagságmérők , ig terjedő mintavételi frekvenciákkal 100-szor másodpercenként , amely képes rögzíteni a hagyományos kézi ellenőrzéssel nem észlelhető tranziens anomáliákat. Ha a vastagság eltérései meghaladják a beállított küszöbértéket ±5% , a rendszer automatikusan beállítja a túltáplálási sebességet és a forró levegő mennyiségét, figyelembe véve a kezdeti minőségi ingadozásokat. Ez a zárt hurkú szabályozási mód javítja az első menetes hozamot a hagyományoshoz képest 85% - 90% to több mint 95% , az éves selejt arány csökkentésével elért megtakarítás több százezer dollár .
Feltörekvő piacok emelkedése: a globális keresleti minták átalakítása
Földrajzi eloszlás szempontjából a termikus ragasztó és hőre keményedő berendezések iránti kereslet a hagyományos európai és amerikai piacokról a feltörekvő piacok felé tolódik el, mint pl. Mexikó, Törökország és Vietnam . Mexikó profitál a nearshoring trendekből, miközben az autógyártás növekedése szinten marad 6-8% évente, közvetlenül növelve a keresletet az autóbelső nemszőtt textíliák iránt; Törökország, mint eurázsiai híd, a geotextil- és lakástextil-export növekedését tapasztalta több mint 35% az elmúlt öt évben; Vietnam kihasználja a munkaerőköltség előnyeit, hogy jelentős matrac- és bútorgyártási kapacitás-átadásokat vonzzon. Ezekre a régiókra jellemző a folyamatosan növekvő kereslet a nagy teljesítményű nem szőtt anyagok iránt, ugyanakkor viszonylag gyenge a helyi berendezéstámogató képesség, széles piaci teret biztosítva a teljes vonalszállítási lehetőségekkel rendelkező berendezésgyártók számára. Lehetőség egyedi gépek szállítására 45-60 nap és teljes sorok belül 90-120 nap a nemzetközi verseny alapvető küszöbévé vált. Mindeközben a lokalizált szervizhálózatok kiépítése – ideértve az alkatrészraktárat, a műszaki képzést és a távdiagnosztikai képességeket – fontos tényezővé válik az ügyfelek beszállítói kiválasztásában.
Következtetés: A műszaki pontosság meghatározza a termék kiválóságát
Hőkötő és hőre kötő berendezések kulcsfontosságú láncszemként szolgál, amely összeköti a nemszőtt gyártási láncok upstream és downstream folyamatait. Függetlenül attól, hogy magas fekvésű töltőanyagokat, nagy síkságú autóbelső felületeket vagy nagy stabilitású ipari szűrőanyagot keresünk, az eredmény végső soron a termikus feldolgozás pontosságától függ. A nem szőtt anyagok gyártói számára a fejlett termikus kötési és hőkezelési technológiába való befektetés nemcsak a termékminőség javításának szükséges útja, hanem stratégiai választás a globális piaci versenyre való reagáláshoz és az egyre szigorúbb végfelhasználási követelmények teljesítéséhez. A fenntartható fejlődés és az intelligens gyártás kettős erői által vezérelve a termikus kötés és a hőre keményedés technológia tovább fog fejlődni, ami magasabb hozzáadott értékű alkalmazási forgatókönyveket és növekedési teret nyit a nemszőtt ipar számára.
